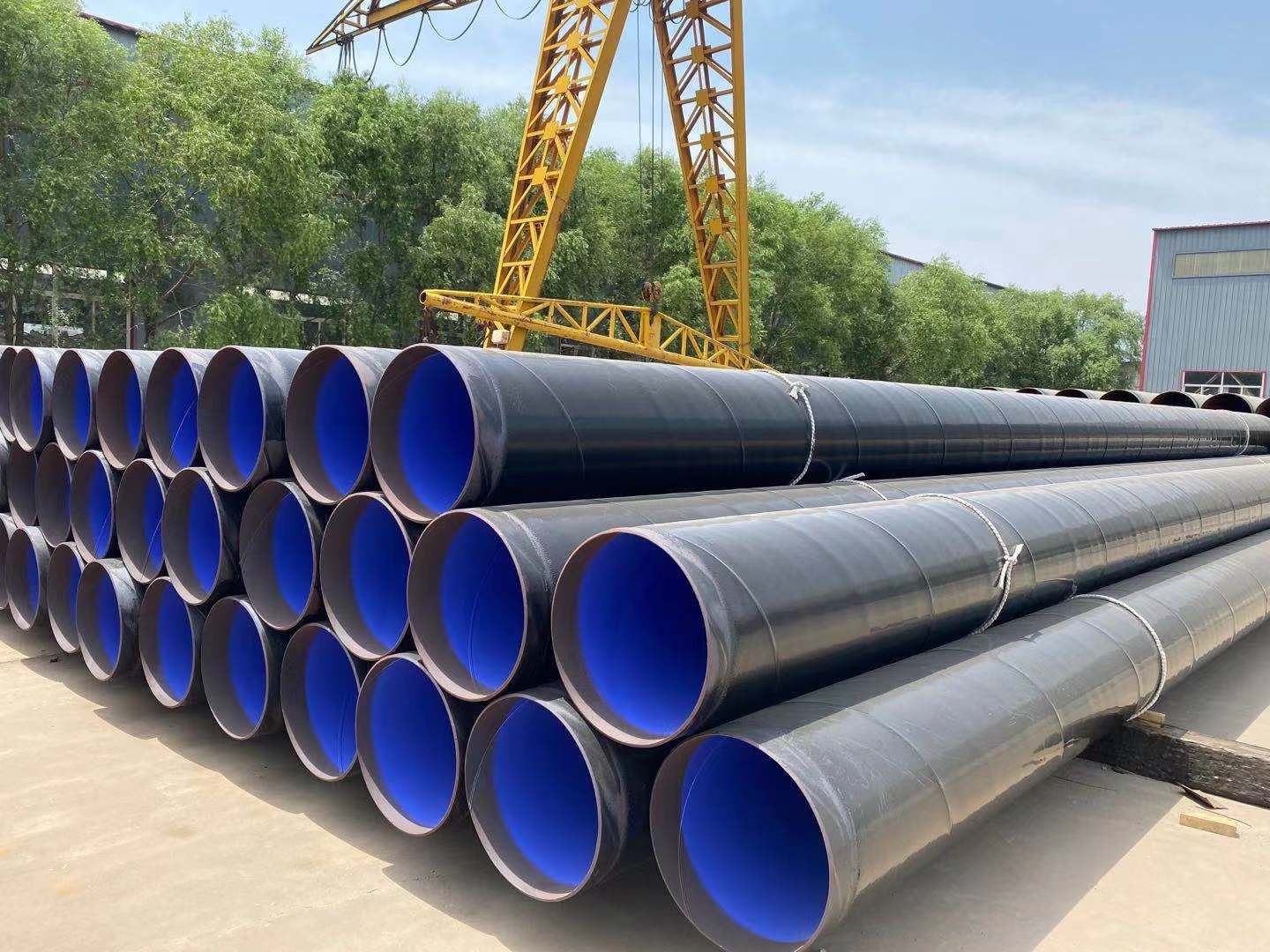

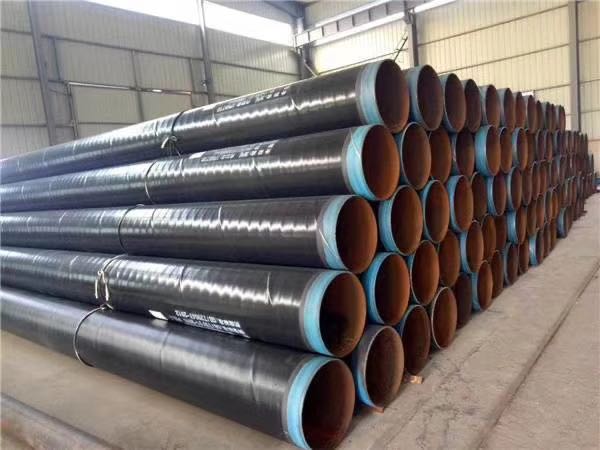

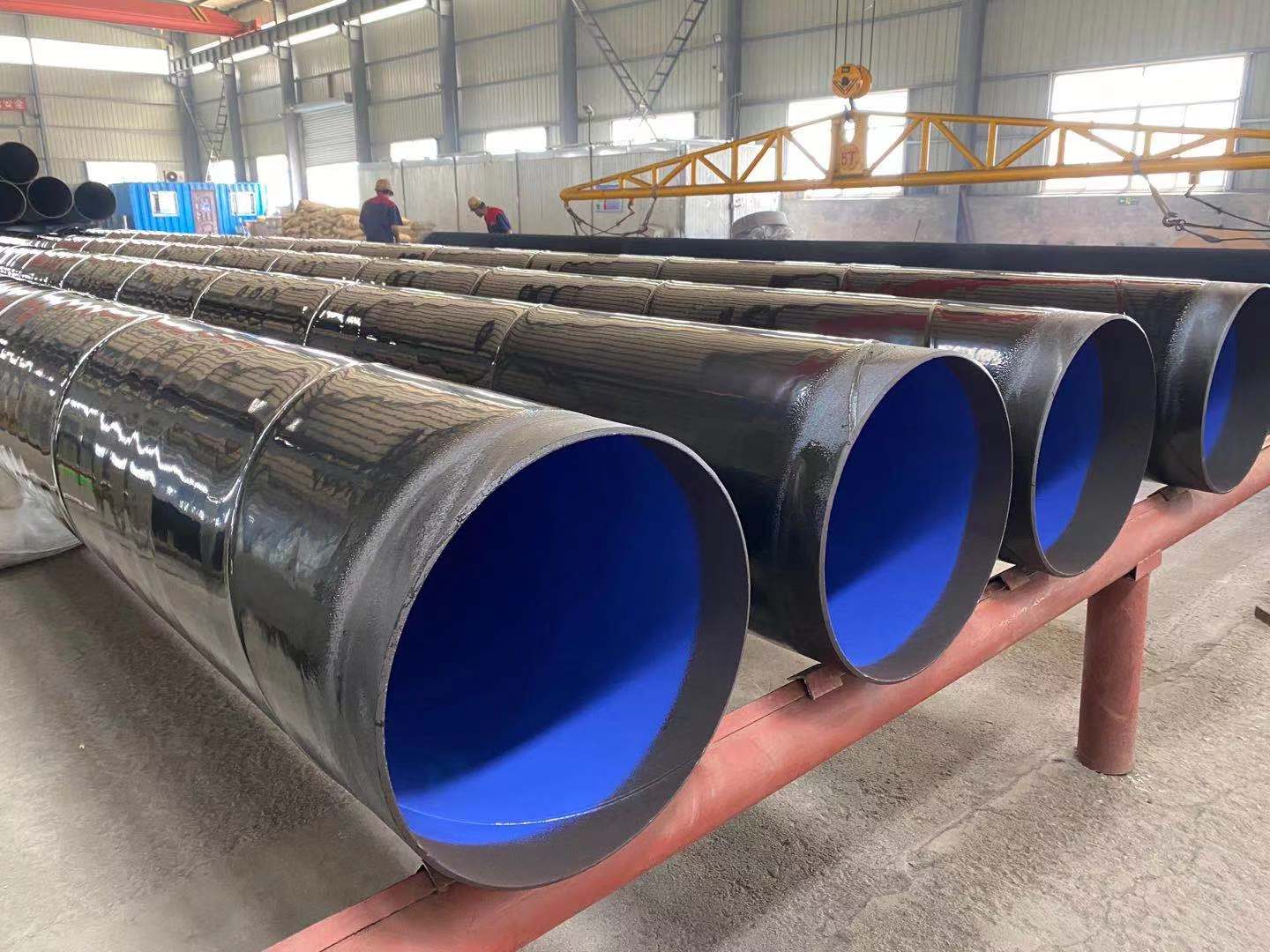

3PE 防腐钢管（全称 “三层聚乙烯防腐涂层钢管”）是以直缝钢管、螺旋钢管或无缝钢管为基管，通过专用设备在其外表面依次复合环氧粉末（FBE）、胶粘剂、聚乙烯（PE）三层防腐涂层形成的复合型管材。其核心功能是隔绝土壤、地下水、化学介质等对基管的腐蚀，广泛应用于石油天然气长输管线、市政燃气管道、化工介质输送等强腐蚀场景，在标准工况下设计寿命可达 30-50 年，是国际公认的高效防腐解决方案。
二、三层防腐结构与制造工艺
1. 三位一体防腐结构
底层：环氧粉末（FBE）：厚度 80-120μm，与基管表面直接结合，形成致密的化学粘结层，附着力≥70N/cm，可有效隔绝氧气与水分，防止基管发生电化学腐蚀，同时具备优异的耐阴极剥离性能（70℃×30 天阴极剥离半径≤10mm）。
中层：胶粘剂：厚度 170-250μm，选用改性聚乙烯胶粘剂，通过热熔方式分别与底层环氧粉末和外层聚乙烯实现物理融合，解决不同材质间的粘结难题，确保涂层整体完整性，避免分层脱落。
外层：聚乙烯（PE）：厚度根据设计需求调整（常用 2.0-4.0mm），采用高密度聚乙烯（HDPE），具备优异的抗冲击、耐老化、耐划伤特性，可抵御埋地施工中的机械损伤与土壤挤压，同时隔绝外部化学介质渗透。
基管预处理：基管经抛丸除锈至 Sa2.5 级（表面粗糙度 50-80μm），去除氧化皮、油污及杂质；随后进入中频加热炉预热至 230-250℃，为环氧粉末固化提供温度条件；
底层喷涂：通过静电喷涂设备将环氧粉末均匀喷涂在预热后的基管表面，粉末瞬间熔融固化，形成连续致密的 FBE 涂层；
中层与外层复合：基管进入挤出机，先涂覆一层熔融状态的胶粘剂，紧接着通过交联聚乙烯挤出模头，将 HDPE 均匀缠绕在胶粘剂表面，形成三层复合涂层；
冷却与检测：经水冷系统快速冷却至常温，确保涂层定型；随后进行全项检测，包括涂层厚度检测（超声波测厚仪，每米至少检测 6 点）、漏点检测（高压电火花检测仪，检测电压≥30kV）、附着力测试及阴极剥离试验。
<
<
服务热线：13383068111
联系人：刘总
邮箱：743634906@qq.com
地址：衡阳正港工业园北支路3号
客服1
客服2
